Давненько я не писал на тему строительства в диких условиях, поэтому исправляюсь и публикую этот пост. Как я обещал познакомлю вас с креплениями элементов конструкции без использования веревки.

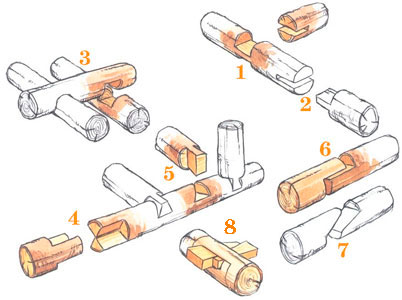

Для начала давайте познакомимся с различными видами крепления которые представлены на рисунке. Они могут показаться новыми только для нас, а на самом деле они уже давно использовались нашими предками. Итак, давайте последовательно их рассмотрим. Некоторые такие понятия как притык, врубка, наращивание и накладка употребляемые в тексте может и являются специализированными, но думаю не нуждаются в особых пояснениях.
1 – боковой притык с гребнем
Это соединение служит для того, чтобы соединить под прямым углом два бревна.
2 – торцевой притык с гребнем
Этот вид соединения часто устраивается при рубке стен и служит для предотвращения появления щелей и сквозного продувания между бревнами (брусьями) при строительстве дома. Также этот вид соединения может служить для наращивания длины бревен.
3 – врубка в полдерева
Необходима в тех случаях, когда необходимо по некоторым соображениям конструкции, чтобы оба бревна были расположены в одной плоскости. Для того чтобы достичь этого эффекта в каждом из бревен вырубают часть, равную половине его толщины.
4 – наращивание с двойным шипом
Это соединение предохраняет деревянные соединения от воздействия боковых нагрузок. Для выполнения наращивания с применением двойного шипа на торцах двух соединяемых вместе бревен размечают два взаимно перпендикулярных диаметра и затем вырезают два противоположных друг другу сектора. Длина этих секторов около двух диаметров бревна.
5 – врубка сковороднем
Эта врубка, которая называется в просто наречье «ласточкин хвост», хорошо воспринимает усилия которые выдергивают бревна из стыков. Конец упирающегося бревна обрабатывается в виде ласточкиного хвоста, то есть углом, причем ширина узкой части должна составлять от одной второй до одной трети всей ширины бруса.
6 – прямая накладка
Этот вид сращивания применяется, когда соединяемые части бревен лежат на опоре всей своей плоскостью (лежни, венцы стен в домах), таким образом соединенные таким образом бревна могут укладываться на стойки. Длина врубки должна быть в полтора, два раза больше толщины бревна или бруса.
7 – косая накладка
В принципе такой вид сращивания применяется в тех же случаях, что и прямая накладка. Косая накладка размечается следующим образом: необходимо отложить от конца бруса 2—2,5 его толщины, затем отмечают ¼ толщины (точка 1) и столько же отметить от торца, но с противоположной стороны бревна (точка 2). Эти точки и образуют косой срез для накладки.
8 – прямой замок с натяжными клиньями
Этот вид соединения устраивается для того, чтобы можно было плотно стянуть соединяемые элементы конструкции.
В следующем посте мы рассмотрим некоторые из этих соединений подробнее и коснемся еще некоторых способов соединения деревянных конструкций.
